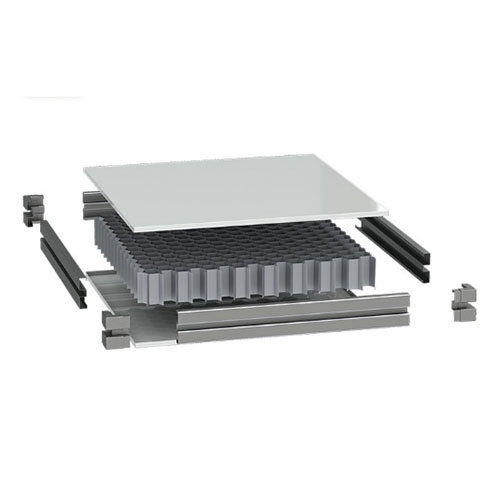

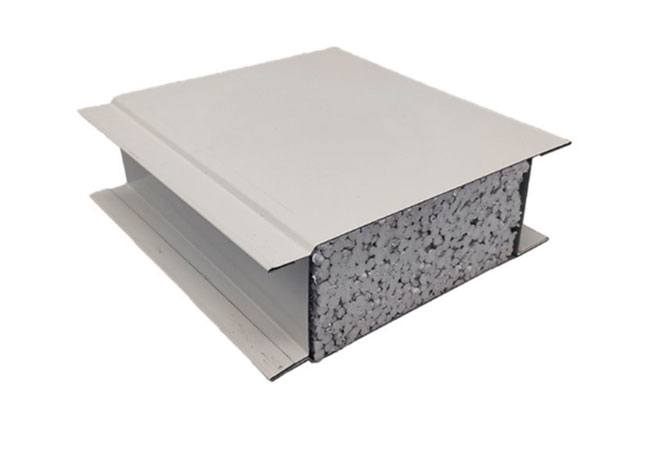

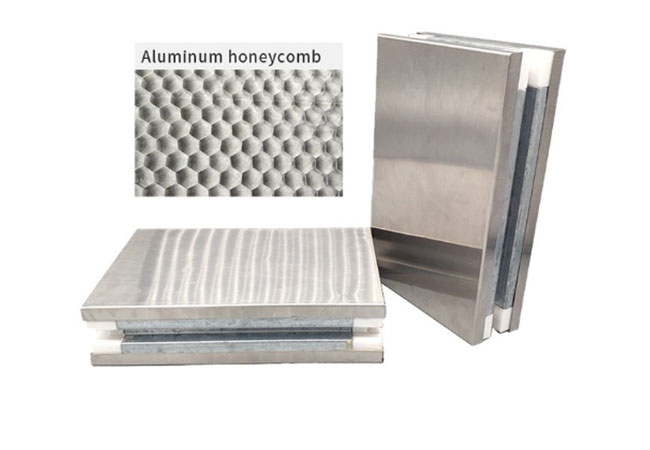

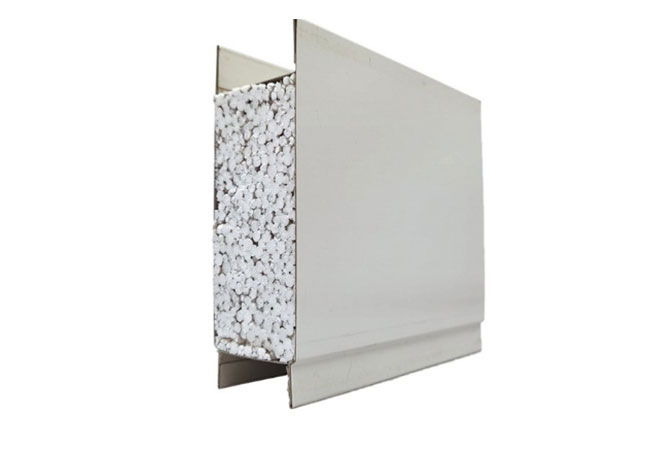

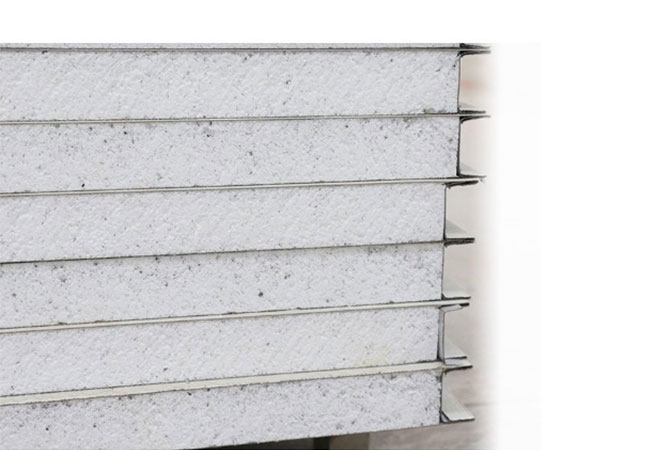

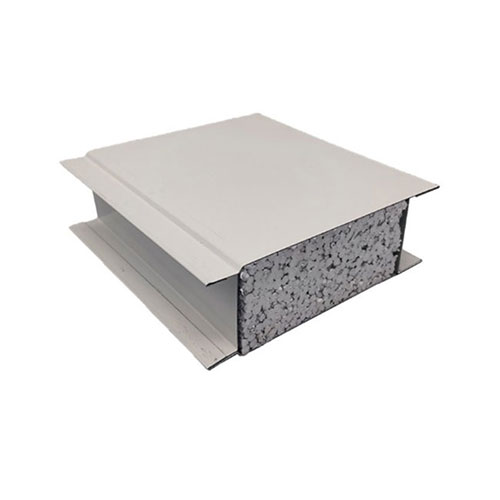

Aseptyczny panel działowy

Jako producent materiałów budowlanych firma Jason Building Materials oferuje aseptyczne panele działowe zaprojektowane tak, aby zapobiegać zanieczyszczeniom krzyżowym. Panele te charakteryzują się jednolitą grubością, solidną konstrukcją i wodoodpornymi, łatwymi do czyszczenia powierzchniami, które utrzymują długoterminową sterylność; dodatkowo charakteryzują się lekką konstrukcją, która pozwala na wygodną instalację, demontaż i elastyczną rekonfigurację.

Co to jest aseptyczny panel działowy

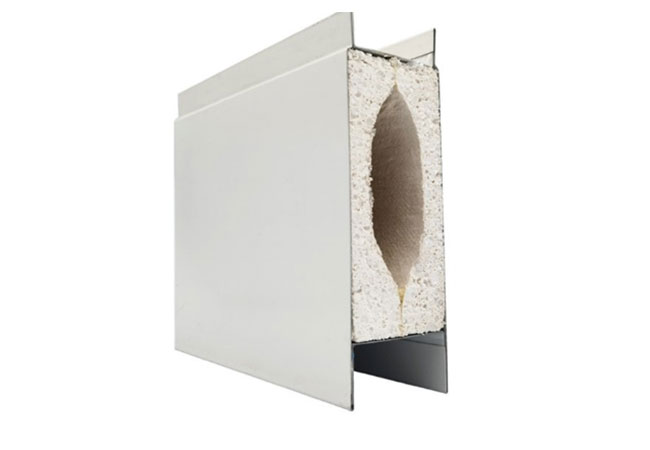

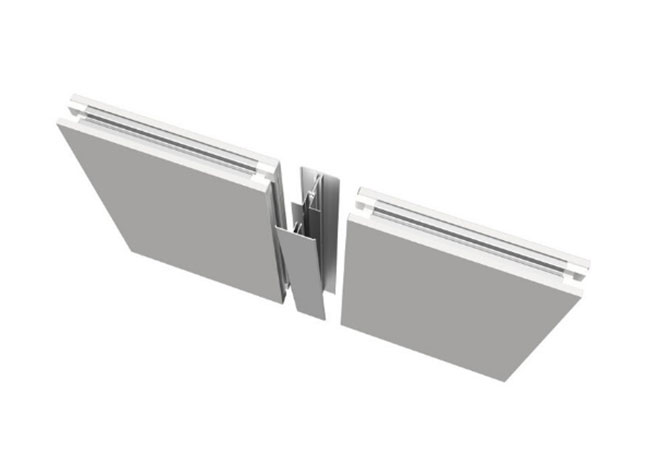

Aseptyczny panel działowy to panel oczyszczający, w którym głównym celem projektu jest czysty podział na strefy, rozwiązujący problemy związane z cyrkulacją powietrza w strefach i dyfuzją zanieczyszczeń. Kluczowa różnica w stosunku do zwykłych paneli działowych polega na czterokrawędziowej, stopniowanej strukturze uszczelniającej, która tworzy podwójną barierę uszczelniającą pomiędzy każdym zainstalowanym panelem.

Dodatkowo na połączeniach przegród ze stropami i podłogami stosowane są specjalne uszczelki, zapewniające szczelność każdej niezależnej przestrzeni i zapobiegające krzyżowemu przepływowi powietrza pomiędzy pomieszczeniami o różnym stopniu czystości.

Kluczowe punkty projektu podziału na strefy aseptyczne

Trzy kluczowe elementy, na których należy się skupić przy projektowaniu przegród z aseptycznymi panelami działowymi:

Strefa gradientu ciśnienia powietrza— Dodatnia różnica ciśnień wynosząca5 – 15 Panależy utrzymywać pomiędzy obszarami o różnym stopniu czystości. Ogólna szczelność paneli działowych bezpośrednio wpływa na stabilność różnicy ciśnień.

Izolacja transferu materiału— W przypadku przejść materiałów w warsztacie zaleca się pomieszczenia buforowe lub okna przejściowe. Otwory w panelach działowych należy uszczelnić, aby uniknąć wymiany strumienia powietrza między strefami.

Kontrola dostępu personelu— Prysznice powietrzne lub przebieralnie są instalowane pomiędzy różnymi strefami. Panele działowe wokół otworów drzwiowych wymagają wzmocnienia i zamontowania metalowych ościeżnic drzwiowych w celu zwiększenia wytrzymałości konstrukcyjnej.

Zaleca się sporządzenie diagramu organizacji przepływu powietrza na etapie projektowania podziału na strefy, wyjaśniając kierunek różnicy ciśnień i wymagania dotyczące szybkości wymiany powietrza dla każdego obszaru, a następnie przystąpić do rozmieszczenia i wyboru paneli działowych. Zespół Jiesen może zapewnić wsparcie w zakresie projektowania rysunków szczegółowych.

Dane techniczne Kluczowe punkty

Grubość panelu:50 mm (standardowo) / 75 mm / 100 mm

Gęstość materiału rdzenia:Wełna skalna ≥ 120kg/m3 / PU około 40 – 45kg/m3

Metoda uszczelniania:Pióro i wpust + taśmy uszczelniające EPDM / kil ze stopu aluminium + wydrążona uszczelka

Test szczelności:Szybkość wycieku powietrza ≤2%poniżej różnicy ciśnień 50 Pa

Wydajność izolacji akustycznej:RW ≥ 30dB (PU o grubości 50 mm) / RW ≥ 35dB (wełna mineralna o grubości 75 mm)

Odporność na uderzenia:Worek z piaskiem o masie 10 kg spadł z wysokości 1 m, panel nie został uszkodzony

Branże zastosowań i scenariusze

Warsztaty napełniania przedsiębiorstw farmaceutycznych— Fizyczna izolacja różnych odmian leków w celu zapobiegania zanieczyszczeniu krzyżowemu

Warsztaty produkcji dodatków do żywności— Oddzielenie obszarów produkcji kwaśnej i zasadowej

Warsztaty napełniania worków PE— Czysta izolacja pomiędzy obszarem napełniania a zewnętrznym obszarem przechowywania materiałów opakowaniowych

Warsztaty Emulgacji Kosmetyków— Kontrola podziału na strefy pomiędzy obszarem zbiornika emulgatora a obszarem odpoczynku

Zewnętrzne laboratoria badawcze— Twarde przegrody pomiędzy pomieszczeniami mikrobiologicznymi a pomieszczeniami fizycznymi i chemicznymi

Porównanie ze szklanymi przegrodami

Szklane przegrody zapewniają dobrą przepuszczalność światła, ale nie zapewniają całkowitego uszczelnienia (w szczelinach między szkłem a stępką wymagane jest uszczelnienie, co wiąże się z długotrwałym ryzykiem starzenia się i poluzowania szczeliwa). Są także cięższe (szkło hartowane o grubości 10 mm waży ok25 kg/m²).

Chociaż aseptyczne panele działowe są nieprzezroczyste, okna obserwacyjne można w rozsądny sposób zamontować na ścianie (okna obserwacyjne z dwuwarstwowego, uszczelnionego szkła o wymiarach300 mm × 400 mm, o tej samej grubości co ściana), spełniające wymagania wizualne przy zachowaniu integralności uszczelnienia.

Koszt paneli działowych wynosi w przybliżeniu40% – 50%przegród szklanych, charakteryzujących się lepszą izolacyjnością cieplną i akustyczną niż szkło.

Instrukcje dostosowywania

Panele działowe można dostosować według następujących parametrów:

Otwory panelu— Rezerwowe miejsca na okna obserwacyjne, okna przejściowe, otwory wentylacyjne, wstępnie przycięte fabrycznie i bezpośrednio instalowane na miejscu.

Panele o specjalnym kształcie— W przypadku narożników innych niż prostokątne lub warsztatów wielokątnych należy dostarczyć rysunki CAD, produkcję dostosowaną do rzeczywistych kątów.

Panele okładzinowe kolumn— W przypadku owijania kolumn fabrycznych konstrukcji stalowych, produkcji niestandardowej w kształcie litery U lub L, jednorazowe formowanie fabryczne zmniejsza łączenie na miejscu.

Sprawa aplikacyjna

Solidny warsztat przygotowawczy w przedsiębiorstwie farmaceutycznym w prowincji Jiangsu wymagał całkowitej fizycznej izolacji pomiędzy dwiema sąsiednimi liniami produkcyjnymi – linią produkcyjną A produkującą leki cefalosporyny i linią produkcyjną B produkującą zwykłe preparaty doustne.

Między obydwoma obszarami nie zezwalano na krzyżowy przepływ powietrza ani zanieczyszczenie krzyżowe personelu.Aseptyczne panele działowe z wełny skalnej o grubości 75 mmwybrano tak, aby przegroda rozciągała się od sufitu do konstrukcyjnej płyty stropowej bez szczelin. Wszystkie otwory rurowe w ścianie zostały uszczelnione.

Wyniki testu różnicy ciśnień po ukończeniu:12 PaUtrzymywano dodatnią różnicę ciśnień pomiędzy sąsiednimi strefami i nie wykryto dyfuzji cząstek pomiędzy strefami.

Informacje o konfiguracji partycji na innym poziomie podziału na strefy

Często zadawane pytania

P1: Jaka jest różnica między aseptycznym panelem działowym a zwykłym panelem działowym?

A1: Kluczowa różnica polega na czterokrawędziowej, schodkowej strukturze uszczelniającej, która tworzy podwójną barierę uszczelniającą pomiędzy każdym zainstalowanym panelem. W zwykłych panelach działowych stosuje się zazwyczaj proste połączenia zakładkowe bez obróbki uszczelniającej, co nie zapewnia szczelności pomiędzy różnymi strefami czystości.

P2: Jak zapewnić stabilność różnicy ciśnień pomiędzy różnymi strefami czystości?

Odpowiedź 2: Oprócz stosowania uszczelnionych paneli działowych, stabilność różnicy ciśnień wymaga ogólnego uszczelnienia przestrzeni – łącznie z sufitem, podłogą, otworami na rury i szczelinami w drzwiach. Po montażu zaleca się przeprowadzenie kompleksowej próby szczelności w celu sprawdzenia szczelności systemu.
