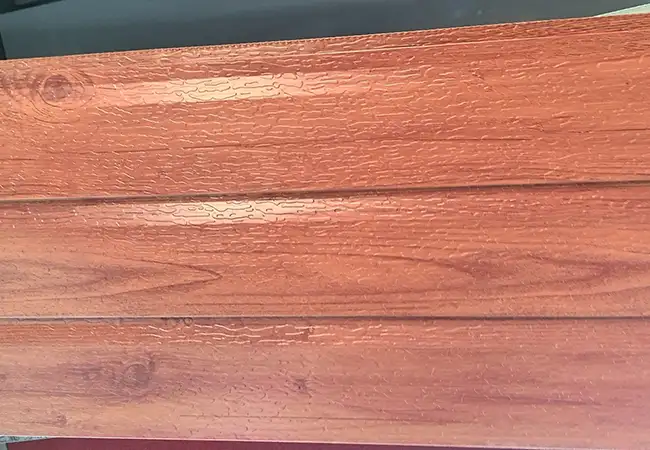

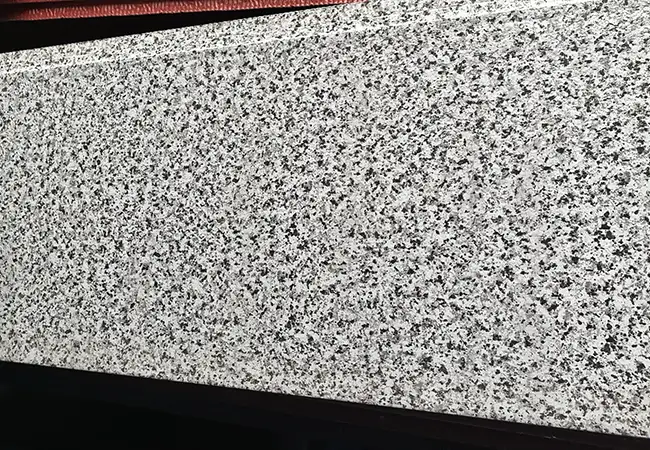

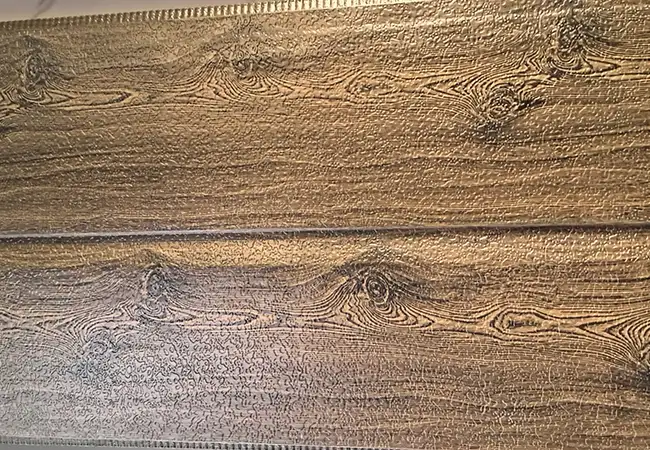

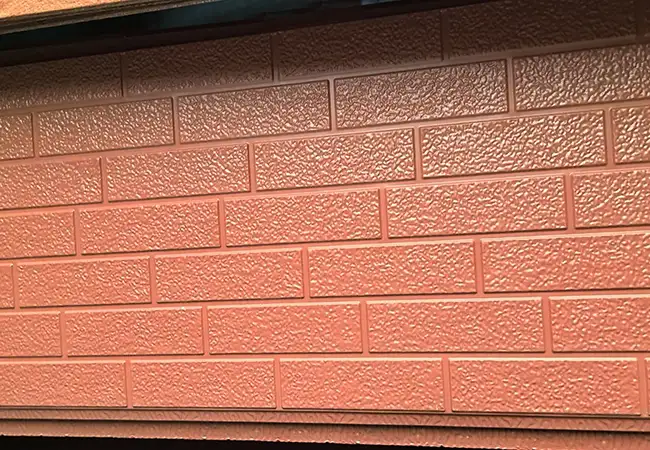

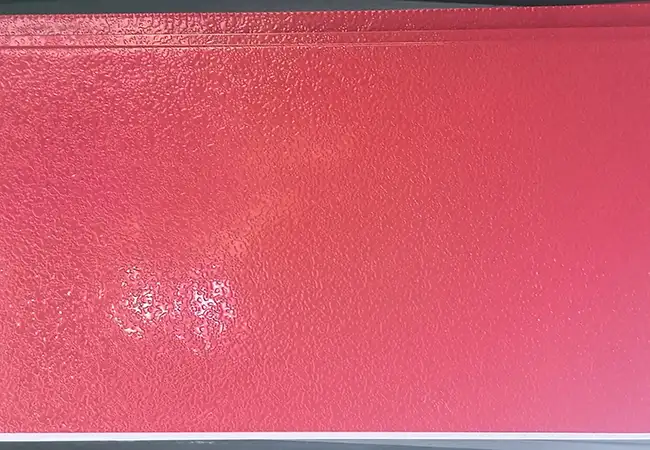

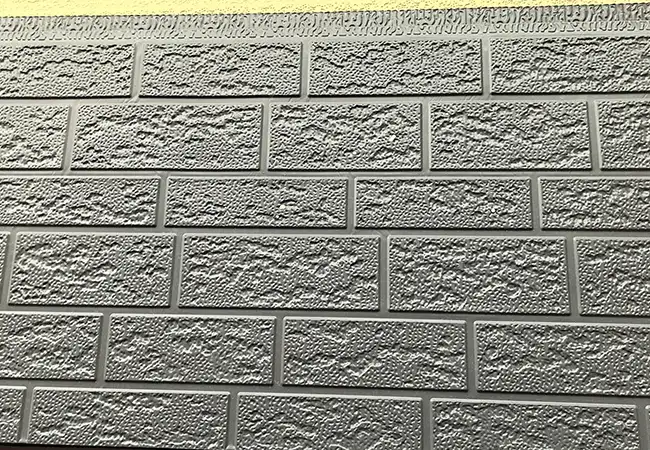

Zintegrowana płyta zewnętrzna budynku

Co to jest zintegrowana płyta zewnętrzna budynku

Zintegrowana płyta zewnętrzna budynku to uniwersalny panel dekoracyjny do izolacji termicznej ścian zewnętrznych, który nie podkreśla żadnego pojedynczego działania, ale zapewnia równowagę we wszystkich aspektach wydajności.

Może nie ma najwyższej odporności ogniowej jak specjalistyczne panele ognioodporne, ani najsilniejszego efektu izolacyjnego jak panele o wysokiej izolacji, ale spełnia podstawowe wymagania ścian zewnętrznych budynków w zakresie izolacji, dekoracji, ochrony przeciwpożarowej, wodoodporności i odporności na warunki atmosferyczne.

W przypadku większości projektów budowlanych bez specjalnych wymagań ta płyta jest praktycznym wyborem.

Kluczowe wskaźniki akceptacji budowy

Podczas odbioru konstrukcji zewnętrznych zintegrowanych płyt budynku należy skupić się na następujących wskaźnikach:

1. Pionowość i płaskość instalacji panelu:Do pomiaru użyj linijki o długości 2 m; odchylenie powinno wynosić ≤3mm.

2. Jednolitość szerokości złącza panelu:Gdy projektowana szerokość złącza wynosi 8–10 mm, rzeczywiste odchylenie powinno mieścić się w granicach±1 mm.

3. Jakość aplikacji szczeliwa:Połączenia masy uszczelniającej powinny być pełne, ciągłe, wolne od pęcherzyków i pęknięć, mocno związane z powierzchnią płyty, o przyczepności ≥0,4 MPa.

4. Test wyciągania kotwicy:Zgodnie z normą GB/T 29906 nośność pojedynczej kotwy nie powinna być mniejsza niż0,6 kN.

5. Akceptacja wyglądu:Powierzchnia panelu nie powinna mieć wyraźnych różnic w kolorze, zadrapań ani zanieczyszczeń; rogi powinny być proste i jednolite.

Zaniedbanie któregokolwiek z powyższych wskaźników wymaga naprawy przed ponownym odbiorem, aby zapewnić długoterminową stabilność i bezpieczeństwo systemu ścian zewnętrznych.

Odpowiednie typy projektów

Ściany zewnętrzne budynków mieszkalnych wykonane samodzielnie— Proste układy wymagające ujednoliconego ogólnego wyglądu

Małe Budynki Handlowe— Dekoracja ścian zewnętrznych sklepu od strony ulicy

Budynki biurowe Parku Przemysłowego— Ściany zewnętrzne pomocniczych budynków biurowych na terenach przemysłowych

Renowacja elewacji Miejskiego Centrum Zdrowia— Ograniczony budżet, ale wymagający poprawy wyglądu

Wiejska szkoła nauczająca budynku ściany zewnętrzne— Poprawa wyglądu budynku szkolnego i warunków docieplenia

Porównanie z tradycyjnymi ścianami zewnętrznymi wyłożonymi kafelkami

Tradycyjne ściany zewnętrzne wyłożone kafelkami:Wiele procedur budowlanych (wieszanie siatki, tynkowanie, układanie płytek, spoinowanie) wymagających wysokich umiejętności pracowników. Spoiny płytek są podatne na przesiąkanie wody i trudne do naprawy. Płytki z biegiem czasu niosą ze sobą ryzyko wydrążenia i odpadnięcia, stwarzając zagrożenie dla bezpieczeństwa pieszych.

Zintegrowana płyta zewnętrzna budynku:Fabrycznie prefabrykowana instalacja podwieszana na miejscu, wymagająca mniejszej liczby procedur i krótszego czasu budowy. Zintegrowany montaż eliminuje problemy z przesiąkaniem wody ze spoin płytek. Ciężar własny pojedynczego panelu wynosi w przybliżeniu12 kg(rozmiar standardowy), o wyjątkowo niskim ryzyku upadku (podwójne mocowanie za pomocą kotew). Konserwacja wymaga jedynie demontażu i wymiany pojedynczego panelu, co ułatwia obsługę.

Instrukcje pakowania i wysyłki

Zintegrowane opakowanie kartonowe zewnętrzne budynku jest zgodne z normąJCB/T 001-2021(standard korporacyjny). Każde opakowanie zawiera listę pakowania zawierającą specyfikacje, kolor, ilość i numer partii. Narożniki paneli zabezpieczone są papierowymi ochraniaczami narożników, a powierzchnia panelu pokryta folią ochronną PE. Przed wysyłką każdy panel jest sprawdzany pod kątem integralności.

Za szkody powstałe na skutek zdarzeń losowych takich jak wypadki drogowe podczas transportu, odpowiedzialność ponosi przewoźnik. Klientom zaleca się otwarcie i sprawdzenie towaru po otrzymaniu. W przypadku stwierdzenia uszkodzeń należy natychmiast wykonać zdjęcia i powiadomić sprzedawcę.

Próbki i testy

W celach informacyjnych dla klientów można udostępnić następujące materiały:

- Próbki paneli(200 mm × 300 mm)

- Kopie raportów z testów produktów(przewodność cieplna, ognioodporność, udarność itp.)

- Dokumenty kwalifikacyjne firmy(licencja na prowadzenie działalności, certyfikat ISO9001)

W przypadku średnich i dużych projektów można zorganizować wizyty na miejscu w bieżących projektach w celu sprawdzenia efektów instalacji i warunków użytkowania. Wizyty wymagają rezerwacji3 dni roboczez góry.

Sprawa aplikacyjna

Projekt renowacji ścian zewnętrznych budynku biznesowego w ośrodku zdrowia w mieście piątej kategorii: budżet150 RMB/m², okres budowy20 dni, co wymaga wzrostu temperatury wewnętrznej w zimie o co najmniej 5°C w porównaniu z temperaturą sprzed renowacji.

Warunki terenowe: pierwotna ściana była pokryta granulowanym tynkiem, częściowo wydrążona, niemożliwa do wykonania mokrego klejenia i kotwienia konstrukcji. Wybrana zintegrowana płyta zewnętrzna budynku z rdzeniem EPS o grubości 50 mm, montowana za pomocą systemu suchego podwieszania stępki.

Faktyczna budowa została ukończona1000m²ściana zewnętrzna w18 dni, a zmierzona zimą temperatura wewnętrzna wzrosła z 14°C do 19°C.

Typy budynków i zalecenia

Często zadawane pytania

P1: Jaka jest różnica między zintegrowaną płytą zewnętrzną budynku a zintegrowaną płytą kompozytową zewnętrzną?

A1: Zintegrowana płyta zewnętrzna budynku to standardowy, uniwersalny produkt o zrównoważonych parametrach, pasujący do większości projektów. Zewnętrzna płyta kompozytowa zintegrowana ma dodatkowe warstwy wzmacniające i wodoodporne, o wyższej odporności na uderzenia i stabilności wymiarowej, odpowiednia do projektów wysokościowych i wielkoskalowych.

P2: Jak długi jest okres użytkowania projektu?

A2: Projektowany okres użytkowania wynosi20 – 25 latprzy prawidłowym montażu i normalnych warunkach użytkowania, w zależności od wybranego materiału rdzenia i konfiguracji powierzchni.

P3: Czy tej płyty można używać w bardzo zimnych regionach?

A3: Tak. Produkt został zoptymalizowany pod kątem krajowej, wieloregionowej adaptacji klimatycznej. W przypadku bardzo zimnych regionów można wybrać grubsze warstwy izolacji (60–100 mm), aby spełnić lokalne wymagania dotyczące oszczędności energii.
