Zewnętrzna zintegrowana płyta kompozytowa

Co to jest zewnętrzna płyta kompozytowa zintegrowana

Zewnętrzna płyta kompozytowa zintegrowana to wielowarstwowy strukturalny panel ścienny zewnętrzny. W porównaniu ze zwykłymi płytami dekoracyjnymi termoizolacyjnymi posiada dodatkową warstwę wzmacniającą oraz warstwę wodoodporną.

Zwykle składa się z czterech warstw: warstwę zewnętrzną stanowi panel dekoracyjny (zapewniający efekt fasady i ochronę odporną na warunki atmosferyczne); druga warstwa to warstwa wzmacniająca (płyta z żywicy nieorganicznej lub płyta wzmocniona włóknem szklanym, odpowiedzialna za odporność na uderzenia i rozpraszanie naprężeń termicznych); trzecia warstwa to warstwa izolacyjna (EPS/XPS/wełna skalna, odpowiedzialna za izolację energooszczędną); dolna warstwa to warstwa spodnia (równoważąca naprężenia, odporna na wilgoć).

Wielowarstwowa struktura zapewnia lepszą stabilność wymiarową przy zmianach temperatury.

Alokacja funkcji wielowarstwowej struktury kompozytowej

Wielowarstwowa struktura zewnętrznej płyty kompozytowej zintegrowanej odpowiada różnym funkcjom:

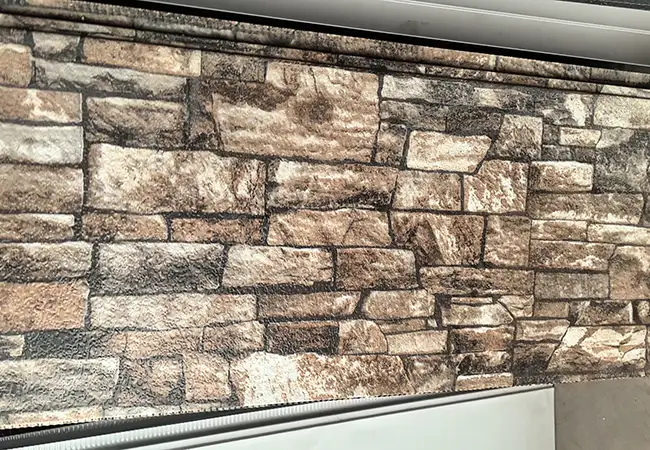

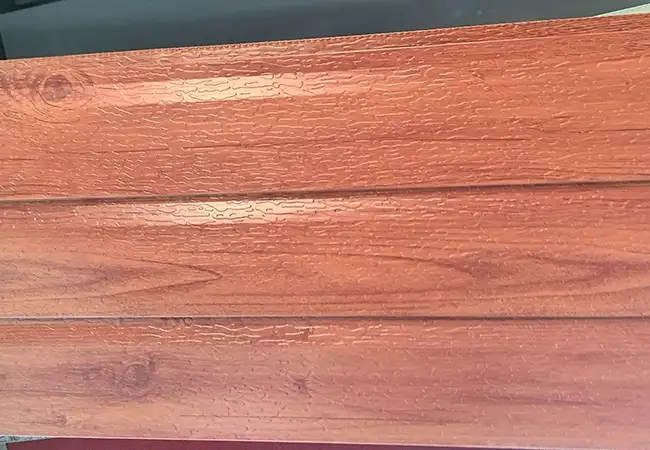

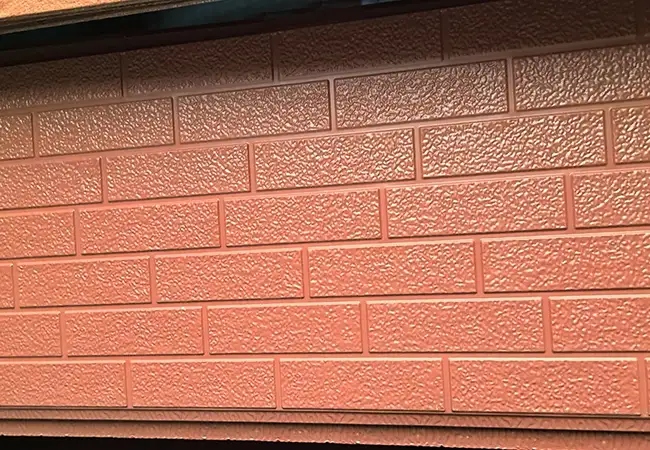

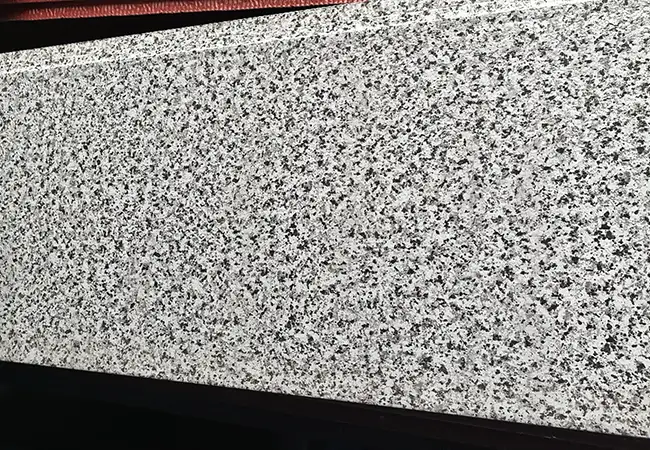

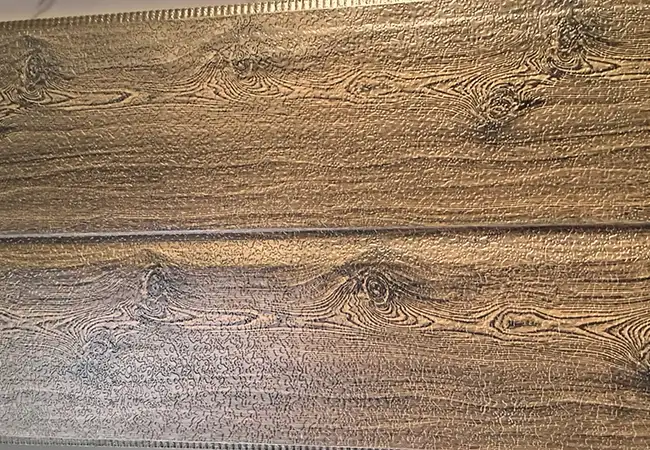

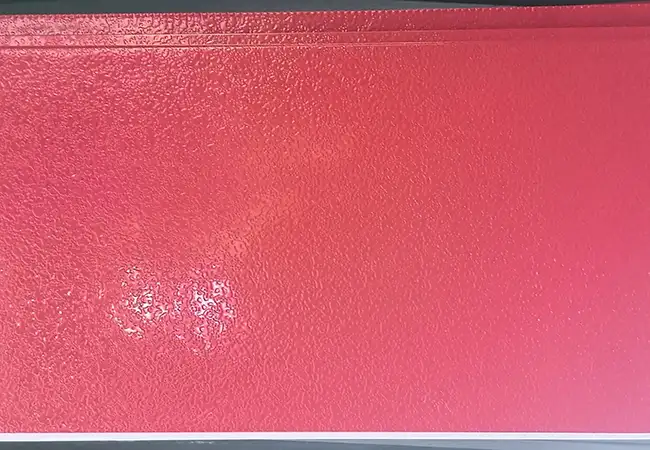

Warstwa dekoracyjna(Warstwa zewnętrzna 0,5 – 1,5 mm): Odpowiada za wygląd budynku. Odporność na warunki atmosferyczne, promieniowanie ultrafioletowe i funkcje samooczyszczania są realizowane dzięki powłoce fluorowęglowej lub poliuretanowej, wymagającej testu przyspieszonego starzenia trwającego 3000 godzin.

Warstwa wzmacniająca(Warstwa środkowa 2 – 5 mm): Wykonana z płyty z żywicy nieorganicznej lub płyty wzmocnionej włóknem, poprawiającej ogólną udarność i sztywność zginania.

Warstwa izolacji(Warstwa wewnętrzna 20 – 100 mm): wybrany EPS, XPS lub wełna mineralna, zużycie energii w budynku kontrolowane poprzez przewodność cieplną, odporność ogniowa musi spełniać normę GB 8624.

Warstwa podkładowa(Płyta dolna 0,3 – 0,5 mm): Wyrównuje naprężenia panelu, zapobiega wypaczeniu i deformacji po montażu oraz zapewnia izolację odporną na wilgoć.

Każda warstwa jest łączona z klejem poliuretanowym w wysokiej temperaturze i pod wysokim ciśnieniem. Powinna wynosić wytrzymałość na odrywanie międzywarstwowe≥ 0,1 MPa, zapewniając brak rozwarstwień przy długotrwałym użytkowaniu na zewnątrz.

Różnice parametrów technicznych

Wytrzymałość na odrywanie międzywarstwowe:≥ 0,08 MPa (GB/T 2790-1995)

Przyczepność powłoki powierzchniowej:Test krzyżowy, stopień 1 (GB/T 9286-1998)

Siła uderzenia:≥ 10kJ/m² (Brak pęknięć na powierzchni płyty po uderzeniu workiem z piaskiem o masie 10kg)

Odporność termiczna:0,5 – 2,5 (m²·K)/W (w zależności od grubości rdzenia)

Stabilność wymiarowa:Szybkość zmiany długości ≤ 0,3% w warunkach 80°C / 24h

Odpowiednie typy budynków

Wysokie ściany zewnętrzne budynków mieszkalnych(Budynki o wysokości powyżej 50 m wymagają specjalnej konstrukcji odpornej na parcie wiatru)

Dekoracja i izolacja ścian zewnętrznych podium kompleksu komercyjnego

Industrial Park Budynek biurowy Zewnętrzna ściana Energooszczędna renowacja

Systemy ścian zewnętrznych obiektów kulturalnych(Dobra adaptacja do ścian o dużej rozpiętości)

Renowacja izolacji ścian zewnętrznych apartamentów hotelowych

Niestandardowy proces produkcyjny

Potwierdzenie projektu— Klient dostarcza rysunki lub wizualizacje elewacji budynków. Zespół techniczny Jasona rozkłada schemat układu panelu na podstawie rysunków. Schemat układu określa położenie, rozmiar, kolor i specjalne wymagania dotyczące otwierania każdego panelu. Produkcja przebiega po potwierdzeniu przez klienta.

Czas realizacji produkcji:Standardowe specyfikacje7 – 10 dni roboczych; wymagają paneli o specjalnych kształtach (niestandardowe rozmiary, panele zakrzywione).15 – 20 dni roboczych.

Próbki i wsparcie testowe

Klienci mogą bezpłatnie otrzymać następujące materiały:

- Próbki ekspozycji tablicowych(300 mm × 300 mm, łącznie z pełnym przedstawieniem struktury przekroju poprzecznego)

- Katalog produktów(w tym zdjęcia zrealizowanych przypadków projektowych)

- Lista wyników projektu(oznaczone nazwą projektu, ilością zużycia, rokiem ukończenia)

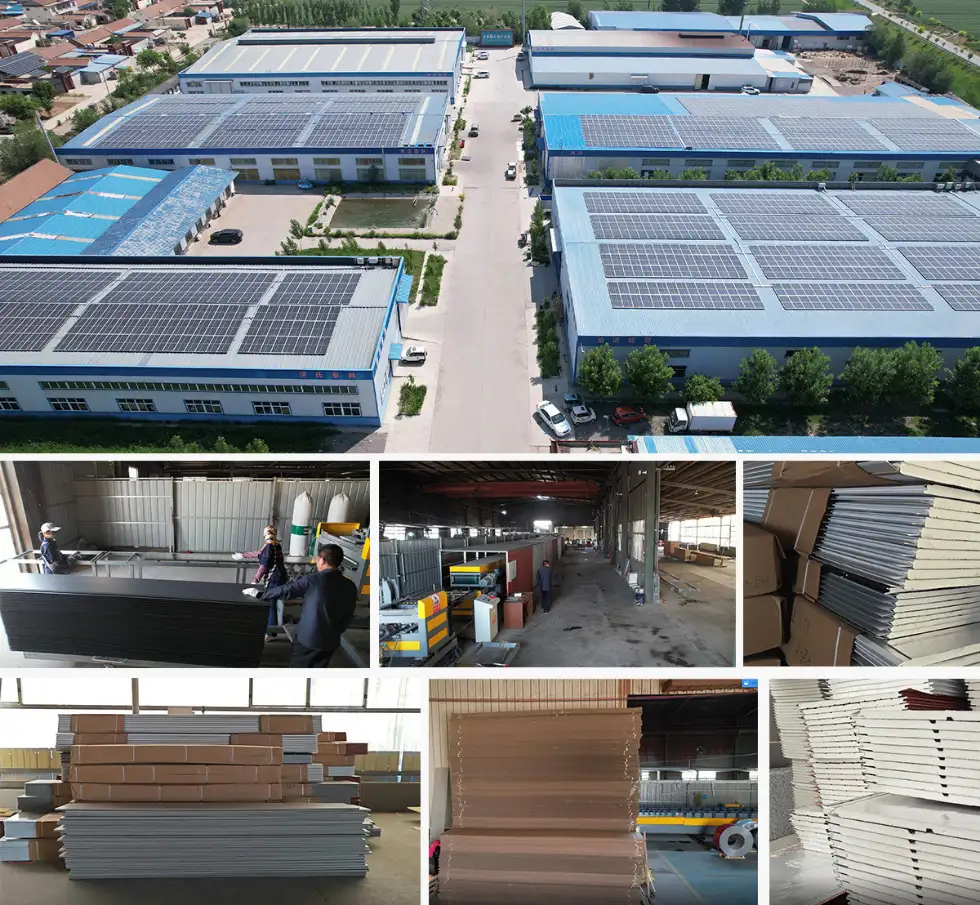

Klienci zainteresowani wizytami w terenie mogą umówić się na zwiedzanie obiektów już zrealizowanych lub będących w trakcie realizacji (wymagana wcześniejsza rezerwacja; koszty transportu pokrywa klient).

Sprawa aplikacyjna

Projekt wielopiętrowych budynków mieszkalnych w Wuhan (33 piętra) wymagał zintegrowanej izolacji ścian zewnętrznych i konstrukcji dekoracji przy ograniczonym budżecie.

Pierwotny projekt przewidywał system izolacji z cienkiego tynku, ale deweloper obawiał się późniejszych pęknięć i problemów z konserwacją, ostatecznie zdecydował się na zewnętrzną zintegrowaną płytę kompozytową. Użycie rdzenia XPS o grubości 50 mm + wykończenie płyty z żywicy nieorganicznej o grubości 2 mm, montaż na sucho.

Budowa trwała90 dni— 10 dni dłużej niż w pierwotnym planie cienkiego tynku, ale znacznie zmniejszono ryzyko późniejszej konserwacji.

Porównanie różnych paneli dekoracyjnych

Często zadawane pytania

P1: Jaka jest różnica między zintegrowaną płytą kompozytową zewnętrzną a płytą dekoracyjną do izolacji termicznej?

A1: Zewnętrzna zintegrowana płyta kompozytowa dodaje warstwy wzmacniające i wodoodporne do podstawowej konstrukcji izolacyjnej i dekoracyjnej. Ma lepszą odporność na uderzenia, stabilność wymiarową i wodoodporność, dzięki czemu nadaje się do projektów wysokich i dużych.

P2: Jak długa jest żywotność zewnętrznej zintegrowanej płyty kompozytowej?

A2: Projektowany okres użytkowania wynosi20 – 25 latprzy prawidłowej instalacji i normalnych warunkach użytkowania.

P3: Czy zewnętrzną zintegrowaną płytę kompozytową można stosować w wieżowcach o wysokości powyżej 100 m?

A3: Tak. Budynki powyżej 50 m wymagają specjalnej konstrukcji odpornej na parcie wiatru. Nasz zespół techniczny może przeprowadzić obliczenia obciążenia wiatrem i zapewnić odpowiednie rozwiązania mocujące.
