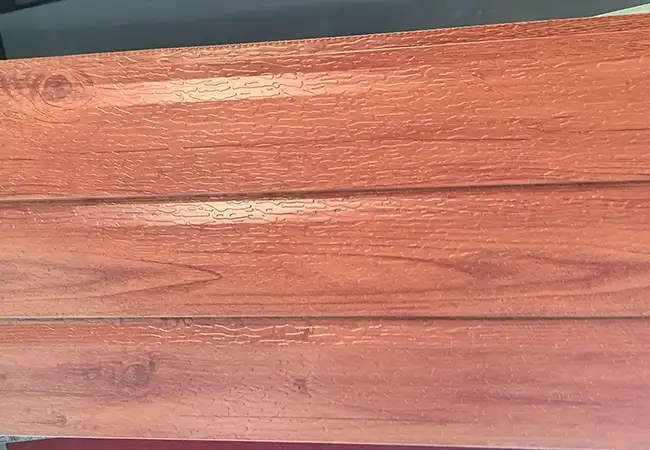

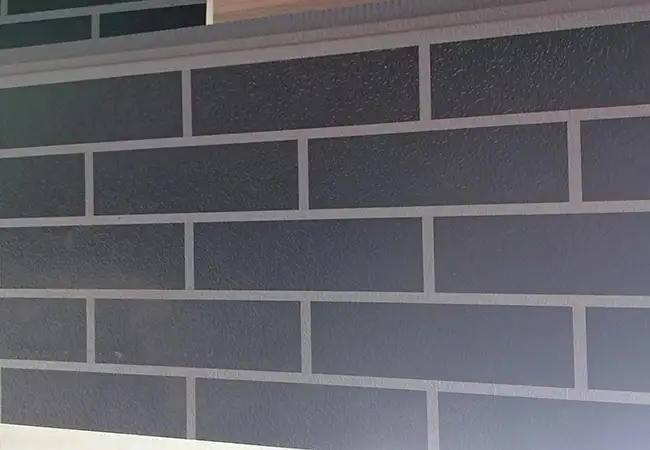

Zintegrowana płyta izolacyjna wieszana na sucho

Firma Jason Building Materials oferuje wysokiej jakości zintegrowane płyty izolacyjne wieszane na sucho. Dostępne w bezpośredniej sprzedaży fabrycznej i hurtowej, zapewniamy rozwiązania dostosowane do konkretnych projektów budowlanych.

Zalety produktu

1. Zintegrowana izolacja i dekoracja ścian zewnętrznych

Tradycyjne projekty ścian zewnętrznych często wymagają oddzielnego postępowania z warstwami izolacyjnymi, ochronnymi i dekoracyjnymi; dla kontrastu, zintegrowana płyta izolacyjna do wieszania na sucho łączy te liczne funkcje w jeden, ujednolicony produkt.

2. Nadaje się do szybkiej budowy ścian zewnętrznych

Panele są przetwarzane i laminowane w fabryce, a montaż odbywa się głównie na miejscu metodą wieszania na sucho.

System ten szczególnie dobrze nadaje się do nowych konstrukcji, budynków prefabrykowanych, modernizacji istniejących konstrukcji pod kątem efektywności energetycznej oraz projektów o napiętych harmonogramach budowy.

3. Łatwiejsza standaryzacja estetyki elewacji

Ponieważ dekoracyjna warstwa wierzchnia jest wykończona w fabryce, kolor, tekstura, wymiary i efekty powierzchniowe mogą być stale kontrolowane podczas produkcji masowej.

Element systemu podwieszania stępki na sucho

System do wieszania na sucho składa się z następujących elementów:

Główny Kil: Rura kwadratowa ze stali ocynkowanej (zwykle 40 × 40 × 2 mm lub 50 × 50 × 2,5 mm), mocowana do ściany za pomocą kątowników. Pionowość jest regulowana podczas montażu stępki.

Montaż wieszaka: Zawiera elementy startowe, wieszaki i elementy regulacyjne. Materiał wieszaka to stop aluminium lub stal nierdzewna, o nie mniej niż4 wieszakina deskę.

Śruby kotwowe: Śruby rozporowe ze stali nierdzewnej. Średnica otworu odpowiada specyfikacji śruby, głębokość osadzenia ≥40mm.

Wnęka wentylacyjna: Odstępy między warstwami powietrza wynikają ogólnie z grubości stępki20 – 40 mm, skutecznie odprowadzając nagromadzoną wilgoć ze ściany, aby przedłużyć żywotność ściany.

Późniejsza konserwacja: System zawieszenia na sucho umożliwia demontaż pojedynczej płyty. Zaleca się regularne kontrole2 lata, koncentrując się na korozji wieszaków i starzeniu się uszczelniaczy. Wymień niezwłocznie po wykryciu problemów.

Definicja zintegrowanej płyty izolacyjnej zawieszanej na sucho

Zintegrowana płyta izolacyjna wieszana na sucho to dekoracyjny panel termoizolacyjny montowany w technologii suchego podwieszania na stępce metalowej. Różnica w stosunku do metody wklejania-kotwienia polega na tym, że deski nie przykleja się bezpośrednio do ściany, lecz mocuje się ją do metalowego stępka za pomocą wieszaków, pozostawiając szczelinę pomiędzy deską a ścianą. Zaletą tej metody konstrukcyjnej jest to, że wilgoć znajdująca się wewnątrz ściany może zostać odprowadzona przez szczelinę, bez gromadzenia się w warstwie izolacyjnej i powodowania pogorszenia parametrów użytkowych. Jednocześnie droga obciążenia systemu suchego podwieszenia jest jasna i określona – obciążenie każdej deski przenoszone jest poprzez wieszaki na ramę stępki, a następnie z stępki na konstrukcję główną.

Dane techniczne systemu wieszania na sucho

Specyfikacja stępki:Rura kwadratowa ze stali ocynkowanej 40×40×2mm lub 50×50×2,5mm

Rozstaw stępek:Pionowo @600mm, odstępy w poziomie w zależności od wysokości deski

Materiał wieszaka:Stop aluminium (6063-T5) lub stal nierdzewna (304)

Nośność pojedynczego wieszaka: ≥ 1,0 kN(współczynnik bezpieczeństwa ≥ 3)

Szerokość szczeliny wentylacyjnej:20 – 30mm (określone na podstawie grubości stępki)

Ocena sejsmiczna:Z różnymi specyfikacjami stępki, może spełnić6 – 8 stopnifortyfikacje sejsmiczne

Obowiązujące projekty

Superwysokie budynki(Wysokość ≥ 100 m): Wysokie ciśnienie wiatru przy rygorystycznych wymaganiach bezpieczeństwa; mechaniczny system kotwienia jest bardziej niezawodny

Budynki przybrzeżne: W środowiskach o dużej mgle solnej wentylacja wnęki zmniejsza gromadzenie się wilgoci i opóźnia korozję

Renowacja starego budynku wymagająca oryginalnej konserwacji ścian: Wiszące deski nie niszczą oryginalnych ścian zewnętrznych i nie wpływają na normalne użytkowanie

Złożone formy budowlane: Wymaga wielokierunkowej regulacji stępki w celu kompensacji nierówności ścian

Wysokiej klasy budynki komercyjne: Projekty o wysokich wymaganiach dotyczących precyzji montażu i efektu elewacji

Instrukcje dostosowywania

Dostosowanie systemu do wieszania na sucho obejmuje głównie:

Układ stępki:Rozstaw stępek i specyfikacje są określane na podstawie obliczeń obciążenia wiatrem elewacji budynku. Parametry stępki mogą się różnić dla różnych pięter i wysokości.

Typ wieszaka:Dostępne trzy opcje wieszaków —Regulowane wieszakinadaje się do istniejących budynków o ogólnej płaskości,Stałe wieszakinadaje się do nowych budynków o płaskich ścianach,Wieszaki zintegrowane z izolacjąnadaje się do prefabrykowanych płyt izolacyjnych.

Grubość warstwy izolacji:Szerokość wnęki można regulować pomiędzy20 – 40 mmzgodnie z wymaganiami projektu izolacji.

Wszystkie metalowe złącza przed dostawą są cynkowane ogniowo lub zabezpieczane przed rdzą Dacromet.

Wsparcie obsługi posprzedażnej

Jason Building Materials oferuje następujące wsparcie posprzedażowe:

- Jedna bezpłatna wizyta kontrolna w ciągu6 miesięcypo odbiorze końcowym w celu sprawdzenia łączników stępki i stanu uszczelnienia

- Gwarancja obejmuje: właściwości fizyczne płyty (12 miesięcy), metalowy wieszak i odporność na korozję stępki (24 miesiące), zachowanie elastyczności szczeliwa (12 miesięcy)

- W przypadku potrzeb konserwacyjnych wykraczających poza gwarancję, możemy nadal zapewniać dostawę akcesoriów i wskazówki techniczne, pobierając jedynie koszty materiałów

- W przypadku projektów superwieżowców przekraczających100 m, okres gwarancji może zostać przedłużony do24 miesiącepoprzez negocjacje

Definicja

Dlaczego systemy izolacji ścian zewnętrznych z czystym klejem nie są dozwolone w wieżowcach? Ponieważ ciśnienie wiatru powyżej 10. piętra wynosi3 – 5 razyna poziomie gruntu, a po starzeniu się kleju może wystąpić ryzyko upadku. Czy istnieje rozwiązanie wykorzystujące mocowanie całkowicie mechaniczne? System podwieszania stępki na sucho to w pełni mechaniczne rozwiązanie kotwiące, które nie opiera się na klejach — każda deska jest mocowana do metalowej stępki za pomocą4 – 6 wieszaków ze stali nierdzewnej, każdy wieszak niezależnie przenosi obciążenie o indywidualnej nośności ≥1,0 kN.

Porównanie trzech metod instalacji

Często zadawane pytania

P1: Jaka jest różnica między zintegrowaną płytą izolacyjną wieszaną na sucho a płytą izolacyjną klejoną?

Odpowiedź 1: Główną różnicą jest metoda instalacji. Deski wieszane mocuje się do ściany za pomocą metalowego systemu stępkowego z wieszakami mechanicznymi, pozostawiając szczelinę wentylacyjną pomiędzy deską a ścianą. Deski klejone przykleja się bezpośrednio do powierzchni ściany. Metoda wieszania na sucho jest bardziej niezawodna w przypadku budynków wysokich i umożliwia wymianę pojedynczych płyt.

P2: Do czego służy komora wentylacyjna?

A2: Szczelina wentylacyjna umożliwia odprowadzenie wilgoci z wnętrza ściany, zapobiegając gromadzeniu się jej w warstwie izolacyjnej, co mogłoby spowodować pogorszenie jej właściwości użytkowych. Pomaga również utrzymać suchość ściany i zapobiega pleśni i wykwitom.

P3: Czy zintegrowane płyty izolacyjne wieszane na sucho można stosować w budynkach o wysokości powyżej 100 m?

A3: Tak. System podwieszany na sucho nadaje się do budynków o nieograniczonej wysokości. Dzięki odpowiedniej konstrukcji uwzględniającej ciśnienie wiatru i specyfikacjom stępki można go stosować w budynkach o bardzo dużej wysokości. W przypadku projektów powyżej 100m gwarancja może zostać przedłużona do 24 miesięcy.
